特性

- 導向機構可吸收X、Y方向±3mm的配對誤差。

- 由于電纜側連接器的螺釘部分是可移動的，因此可吸收配合后 X 和 Y 方向上的移動，最大可達 ±1.4 mm。

- 可靠的設計，有效配對長度為 3 毫米。

-壓接端子采用雙葉夾緊兩點接觸結構，可防止端子彎曲并提供穩定的接觸力，從而提高可靠性。

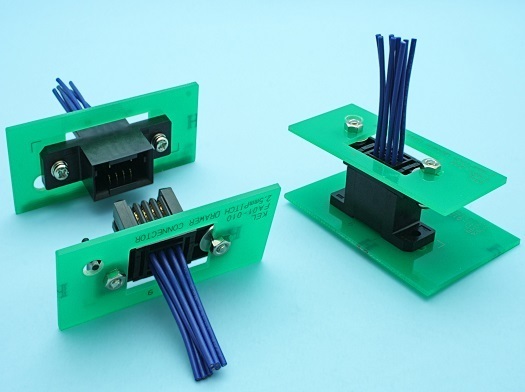

- 擁有電纜側連接器（FA01）、PCB側連接器（FA11）、電纜中繼用連接器（FA12）等產品陣容，適用于各種用途。

- 用于中繼電纜的FA12連接器支持熱插拔。

- 還提供可承受更多插入/拔出（5,000–7,000 次）的類型。

- 觸點數量：4、6、8、10、12、14、16、18、20、22、24、26、28、30、32、34、38 和 40

規格

材質?表面處理
絕緣體材料	玻璃填充 PBT (UL94V-0)，黑色
接觸材質	銅合金
觸點電鍍	電鍍下鎳 （接觸部分/尾部） 鍍金飾面 （壓接部分） 鍍錫飾面
墊圈/鉚釘材料	不銹鋼



性能
額定電流	每個端子3 A
接觸電阻	最大 30 mΩ
抗電壓	650V交流1分鐘
絕緣電阻	最小 1,000 MΩ 500V 直流時
使用溫度范圍	-40°C~+85°C
插入/拔出耐久性	2,000次 請聯系我們，了解有關可承受更多插入/拔出的類型的信息。 FA01/FA12交配時：7,000次。 FA01/FA11交配時：5,000次。
兼容電纜	AWG#22/24/26/28（電纜外皮外徑：φ0.88～φ1.70mm） 分立電纜
